Informazioni

Informatica System srl, in qualità di partner Autodesk^® Authorized Value Added Reseller e Autodesk^® Authorized Developer, è lieta di annunciare l'arrivo di IsTOOLS ACA 2011.
IsTOOLS specifici per AutoCAD^® Architecture 2011 sono stati concepiti come strumento di supporto per il progettista Italiano per estenderne ed aumentarne la produttività.

Normativa Italiana Verifica Rapporti Aeroilluminanti

Decreto ministeriale Sanità 5 luglio 1975

Modificazioni alle istruzioni ministeriali 20 giugno 1896, relativamente all'altezza minima ed ai requisiti igienico-sanitari principali dei locali di abitazione

(G.u. n. 190 del 18 luglio 1975) Art. 5

Tutti i locali degli alloggi, eccettuati quelli destinati a servizi igienici, disimpegni, corridoi, vaniscalae ripostigli debbono fruire di illuminazione naturale diretta, adeguata alla destinazione d'uso.Per ciascun locale d'abitazione, l'ampiezza della finestra deve essere proporzionata in modo da assicurare un valore di fattore luce diurna medio non inferiore al 2%, e comunque la superficie finestrata apribile non dovrà essere inferiore a 1/8 della superficie del pavimento.Per gli edifici compresi nell'edilizia pubblica residenziale occorre assicurare, sulla base di quanto sopra disposto e dei risultati e sperimentazioni razionali, l'adozione di dimensioni unificate di finestre e, quindi, dei relativi infissi.

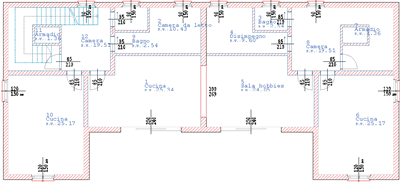

IsQUOTA (Quotatura architettonica )

Con questo Tool è consentita la configurazione e la quotatura automatica di finestre, porte e forature con riferimenti dinamici sulla larghezza e sulla altezza delle entità quotate.
Il Progettista sceglie :

• Quali entità AEC quotare
• Lato di quotatura
• Quotatura altezza del Davanzale
• Dimensioni del testo di quota
• L’unità di Quotatura indipendentemente da quella del disegno
• Il software può quotare le viste di Progetto

IsQUOTA, in automatico ne inserirà i valori, aggiornandoli se già presenti. L’ altezza dei testi di quota si adatta in automatico alle scale di visualizzazione.

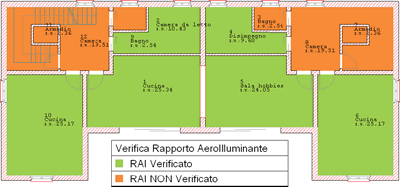

IsRAI (Calcolo e Verifica Rapporti Aeroilluminanti)

Con questo Tool è consentito il calcolo dinamico e la verifica del rapporto Aeroilluminante tra i vani (elementi AECSpace) e la
superficie Finestrata di ognuno di essi.
Il progettista sceglie:

• Quali Vani AEC computare
• Rapporto da verificare (1/ 8 , 1/ 6, etc)
• Le eventuali Aperture che non devono intervenire nel calcolo
• Se intervenire nel calcolo modificando la sup Finestrata, nel caso di normative restrittive rispetto alla verifica normale (sottotetti,ecc)
• Il nome da assegnare alle superfici computate
• Posizione dellla Tabella AEC risultante
• Esportare i dati in Microsoft Excel

Entrambi i Tool sono personalizzabili dall'Utente sfruttando la tecnologia dei Blocchi Multivista/Tabelle AEC di AutoCAD^® Architecture 2011.

IsRAI, quota e calcola in automatico le superfici dei Vani, confrontandole con le rispettive finestrate ed infine presentandole sotto forma di Tabella AEC.



Requisiti software

• AutoCAD^® Architecture 2011 (32 bit o 64 bit)
• Microsoft^® Internet Explorer 7.0 (o versioni successive)
• Microsoft^® .NET Framework 3.5

Requisiti OS

• Windows^® XP Home, Professional, Windows^® XP Professional x64 Edition (Sp2 o versione successiva)
• Windows Vista^® 32 bit/64 bit SP1 (Business, Home Premium o Ultimate)
• Windows 7^® 32 bit/64 bit (Home Premium, Professional, Ultimate, Enterprise)



Maggiori informazioni

Depliant informativo (484 Kb)
